直线位移传感器的基本定义和应用

发布时间:2021-09-15人气:141

         直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求,因为由温度变化引起的阻值变化不会影响到测量结果。


直线位移传感器功能原理
        直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求,因为由温度变化引起的阻值变化不会影响到测量结果。

通用型应用领域
1、KTC、KTM、LWH拉杆结构是一般通用结构,配合可选拉球万向头或鱼眼万向头,可以减少因安装的非对中性而带来的不良影响;

2、KPM两端固定带绞接运动型,适合摆动的,传感器本体无法固定的测量系统中,传感器会随着测量运动而运动;

3、KTF、KFM滑块型适应最小安装长度尺寸的应用,配合加长臂,可以消除安装的非对中的不良影响;

4、KTR型是一款微型自恢复式拉杆结构,无需牵引安装;

5、KPZ小圆管夹具固定结构,适合狭小空间安装



直线位移传感器的型号及特点

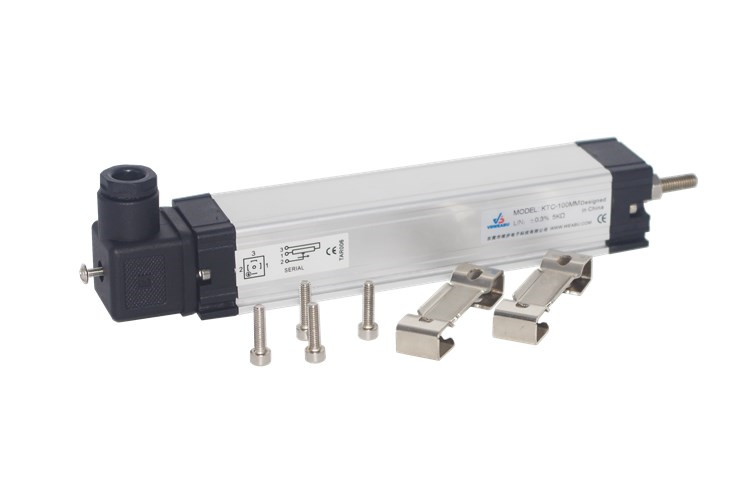

KTC是一般通用型,适合各类型设备的位置检测。如:注塑机、压铸机、橡胶机、鞋机、EVA注射机、木工机械、液压机械等。

KTF是通用型的安装小型化,特别适应减少机械长度方向的安装尺寸,适合于较大行程的应用。如:大型注塑机合模行程、橡胶机合模行程、木工机械、液压机械等。

KPC是两端带绞接安装方式,适用于较大机械行程且有摆动的位置检测,对安装的对中性无任何要求。如:机器人、取出机、砖机、陶瓷机械、水闸控制、木工机械、液压机械等。

KPM是微型绞接式结构,适合于较小机械行程且有摆动的位置检测,对安装的对中性无任何要求。如:机器人、取出机、砖机、陶瓷机械、水闸等。

KTM是微型拉杆系列,特别适合空间狭小的应用场合,如:飞机操舵、船舶操舵、制鞋机械(前帮机、后帮机)、注塑机的顶针位置控制、印刷机械、纸品包装机械。

KTR是微型自恢复式,特别适合空间狭小安装不便的场合。如:真空吹瓶机、IT设备、张力调节、速度调节、印刷机械、纸品包装机械。

KFM是微型滑块式,是最小尺寸的最小型化结构,特别适合安装空间狭小,不便于对中的场合。如:医疗设备、大厦自动门、列车自动门、轻工设备等。

KPZ是微型拉杆式(直径12.8mm圆管),适合狭小空间安装。如:煤炭机械、液压机械、腔体内部检测等。
