拉绳位移传感器的基本原理和应用

发布时间:2021-09-16人气:436

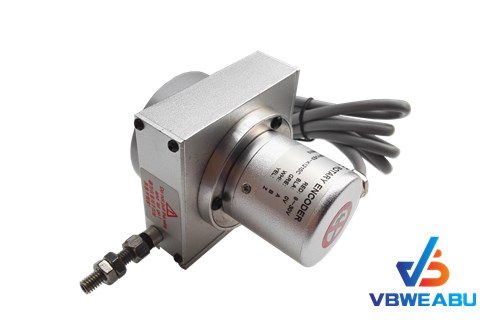

         拉绳位移传感器又称拉线位移传感器、拉绳传感器、拉绳电子尺拉绳编码器。拉绳位移传感器直线位移传感器在结构上的精巧构成,充分结合了角度传感器和直线位移传感器的优点,成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器,行程从几百毫米至上百米不等。编码器S副本.jpg


信号输出方式

拉绳位移传感器/编码器是直线位移传感器在结构上的精巧集成,充分结合了角度传感器和直线位移传感器的优点,成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。具有模拟电阻:1-20KΩ,模拟电流4~20毫安,模拟电压0~5伏或0~10伏和脉冲A、B、Z相数字输出,绝对值脉冲数字信号,满足大行程、高精度各种信号需求,为广大客户所采用。


拉绳位移传感器原理和参数
拉绳式位移传感器的功能是把机械运动转换成可以计量,记录或传送的电信号。拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,绝对(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。操作上,拉绳式位移传感器安装在固定位置上,拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时,拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转,输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。


拉绳位移传感器应用
拉绳位移传感器特别适合直线导轨系统,液压气缸系统、试验机、伸缩系统,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械等相关尺寸测量和位置控制,特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺,其它应用场合可以定制,完全可以实现低成本的高精度测量。
