位移传感器电流电压信号的转换

发布时间:2021-08-27人气:90

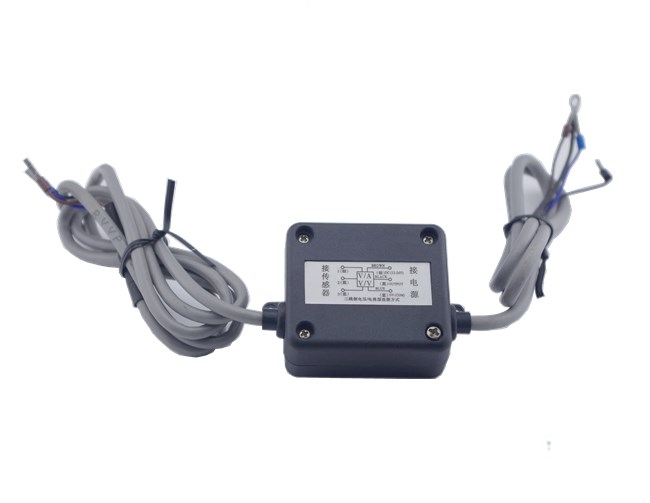

当需要将位移传感器信号传输到较远的设备PLC或显示器上时,一般采用将电子尺电阻信号转换成标准的模拟信号电压0-10V/0-5V或电流4-20mA进行传输。

电流信号传输相对电压信号传输,具有更强的抗干扰、无衰减、无迟滞、传输距离远等特点。由于电压信号易收到传输电缆容性的影响而产生迟滞和失真、由于沿线的电阻影响产生信号值衰减失真,所以电压信号传输距离较近,一般要求距离几米,线路电阻值小于1Ω;其余场合我们推荐采用电流传输。

而电流传输就能够克服电压传输的不足:电缆容性对其影响非常小,电缆的沿线电阻的影响为零,对于负载的变化不敏感,可以进行长距离传输,一般距离可达500m甚至1000m

在电流传输中,以4~20mA作为标准,基于几点原因:上限20mA是由于防爆的要求,此电流等级的通断引起的火花不致于引燃瓦斯。下限4mA是为了检测线路的故障断线,正常工作时电流不会低于此值,低于此值可以判断为电路故障。一般工程应用中取2mA作为断线报警值。

电流传输有三线和两线之分。三线是早期开发的产品,两线是较晚期推出的产品。

由于电流和电压的特性,电流信号无法用简单方法测量,而电压信号用直接测量方法就很容易测量。作为传输的电流信号,到了终端设备PLC上,都需要将其转换为电压信号,非常简单,只要让电流流经一个标准的电阻即可(所谓标准电阻,就是数值精确,没有附加电容,或电容小到可以忽略),测量该标准电阻两端的电压即可。

三线电流模块接入PLC与电压型信号接入PLC一样(实际上在PLC内是有区别的,电流型的PLC中,在信号输入端与电源负极之间的内部有标准电阻)。

两线电流模块由外电源供电,电流输出与电源共用一线Vcc侧或GND侧)。正常应用中的接法是电流输出接入GND一侧。接入PLC时,直接将模块的Vcc端接入PLCVcc,模块的GND接入PLC的输入端。而在PLC内部该信号输入端与真正的GND用标准电阻联通,所以此时模块的GND是假的,有一个标准电阻上的电压升幅值,也就是电流信号传输的电压转换值。

电压信号直接接入PLC的信号输入端;
