位移传感器的基本定义和分类

发布时间:2021-08-23人气:242

   位移传感器又称电子尺,位移传感器是把物体的运动位移转换成可测量的电学量一种装置。近年来,呈快速发展的趋势,一些新型的位移传感器产品也涌现出来。


   位移传感器种类很多,按其运动方式可分为线位移和角度位移。按位移传感器材料划分可将其分为导电塑料式、电感式、光电式、金属膜式、金属玻璃铀式和磁致伸缩位移传感器等。



下面选择几种简要介绍一下:

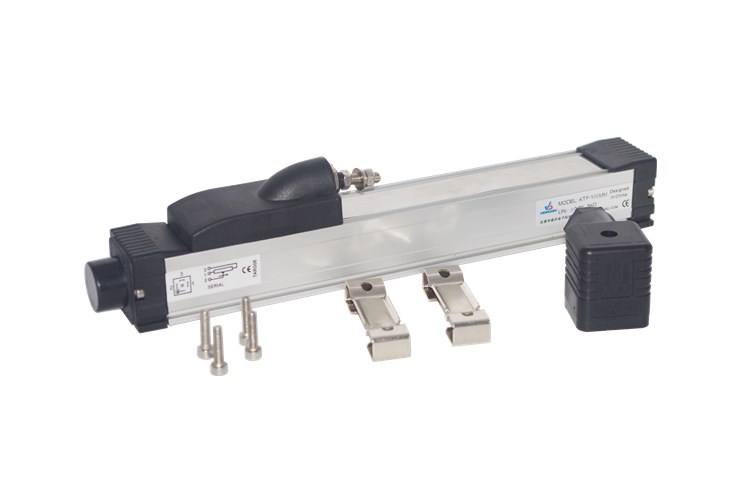

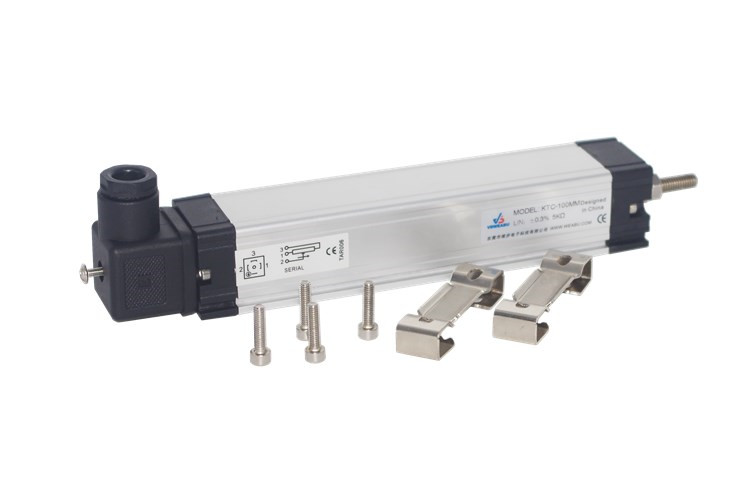

   线性位移传感器:又称直线位移传感器(电子尺), 这是在实际应用最多的一种测量位移的传感器。它是将可变电阻滑轨定置在传感器的固定部位,滑片在滑轨上运动时,其阻值会发生变化。传感器滑轨两端连接稳态直流电压,允许流过微安培的小电流,当滑片运动的时候,滑片和始端之间的电压的大小与滑片移动的长度成正比。然后把测量电压换算成对应的位移,就得出实际运行中位移的大小。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求,这样对于温度变化而引起的阻值变化不会影响到最终的测量结果。

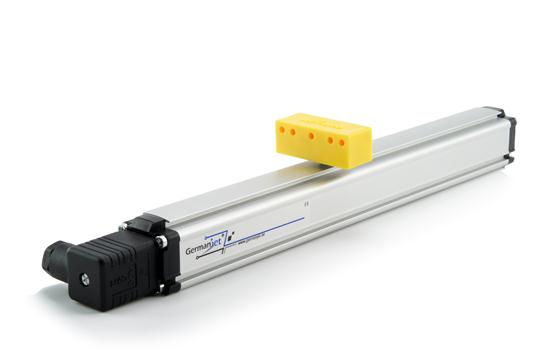

   导电塑料位移传感器(滑块式):它是采用特殊工艺将DAP电阻浆料涂在绝缘机体上,加热聚合成电阻膜,或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。这种传感器的优点在于平滑性好、耐磨性好、动噪声小、可靠性极高、耐化学腐蚀等等。通常用于宇宙装置、导弹、飞机雷达天线的伺服系统中。



   磁致伸缩位移传感器:它的工作原理是首先由电子仓内电子电路产生一起始脉冲,当它在波导丝中传输时, 产生一沿波导丝方向前进的旋转磁场,当这个磁场与磁环或浮球中的永久磁场相遇时,产生磁致伸缩效应,导致波导丝发生扭动,这一变化被安装在电子仓内的拾能机构所测得并转换成对应的电流脉冲,计算两个脉冲之间的时间差,就可以精确的测量出位移变化的大小。该产品属于非接触式测量传感器,具有精度高、重复性好、稳定可靠、寿命长、安装方便、抗环境性能强等优点,在一些环境恶劣和精确测量的场合广泛应用。它的输出信号是一个真正的绝对位置输出,而不是比例的或需要再放大处理的信号,因此不存在信号漂移或变值的情况,这就减少了定期重标和维护的工作;即使在电源中断后重新接通的情况下也不会对传感器数据接收造成影响。正是因为这些优势,它在石油、化工、制药、食品、饮料等行业广泛应用。




   差动式LVDT位移传感器:采用非接触式,电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V或4-20mA输出可广泛应用于航天航空,机械,建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。

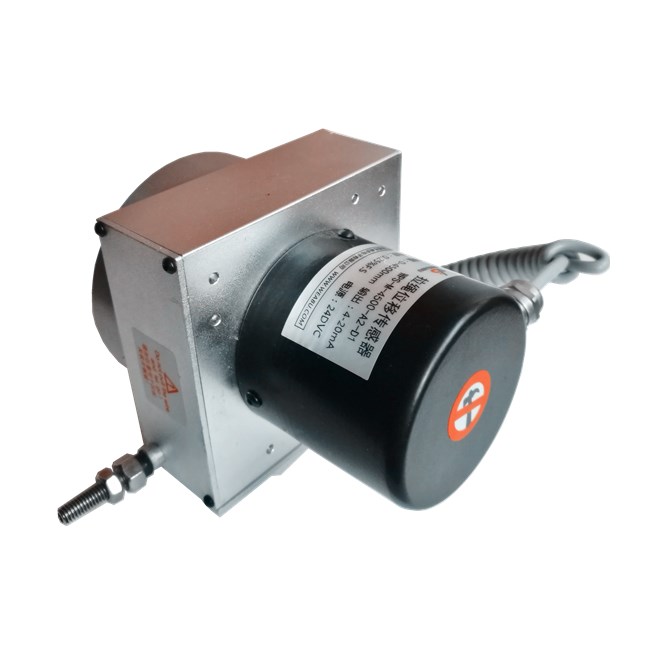

     拉绳位移传感器又称拉线位移传感器拉绳传感器、拉绳尺等,其 广泛应用于舞台屏幕、注塑机、吹瓶机、液压机、鞋机、橡胶机、轮胎硫化机、压延机、五金机械(监控磨具厚度变化和平衡)、皮革机械、盾构机、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械、机械手、自动门、裁床、电梯平层控制、升降机、水闸开度、水库水位、行车、工程车、龙门吊、港口设备、煤炭设备、水处理液位、仓储设备、地址监测等,传感器在工业领域上起到了很大的作用。
