一般的线性位移传感器,所设定的有效行程都会较其所标规格略长,其因厂家要确保所设定的长度一定能覆盖客户所要求的长度。因此传感器在安装后,一定要作出校准。校准步骤如下:
1)先把机台移动到其起始点,然后把传感器相对读数记下。\
范例:在起始点,传感器读数 = 0.2V
2)把机台移动到另一位置,然后测量其实际行程和记录传感器的相对读数。
范例:实际行程 = 98mm,传感器读数 = 9.5V

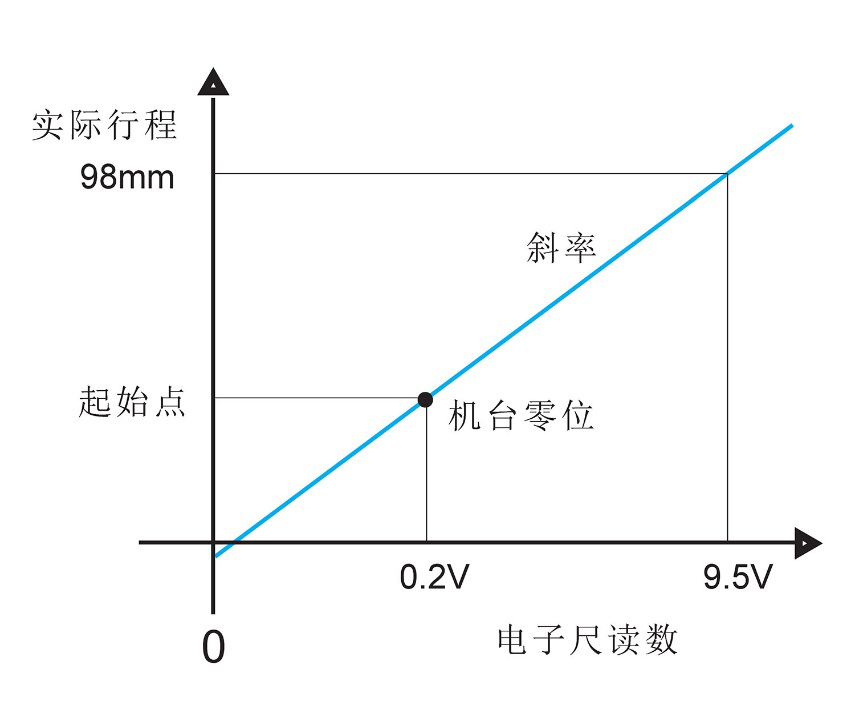

3)计算校准“斜率”
斜率=(实际行程)/(传感器实际行程读数-传感器起始点读数)
范例:斜率=(98mm)/(9.5V-0.2V)
斜率=10.537
4)计算校准“机台零位”
机台零位=(斜率)/(传感器始点读数)
范例:机台零位=(10.537)/(0.2V)
机台零位=2.106
5)代入以下方程式计算实际机台位移
位移=(斜率)x(传感器读数)-(机台零位)
范例:位移=(10.537)x(传感器读数)-(2.106)
