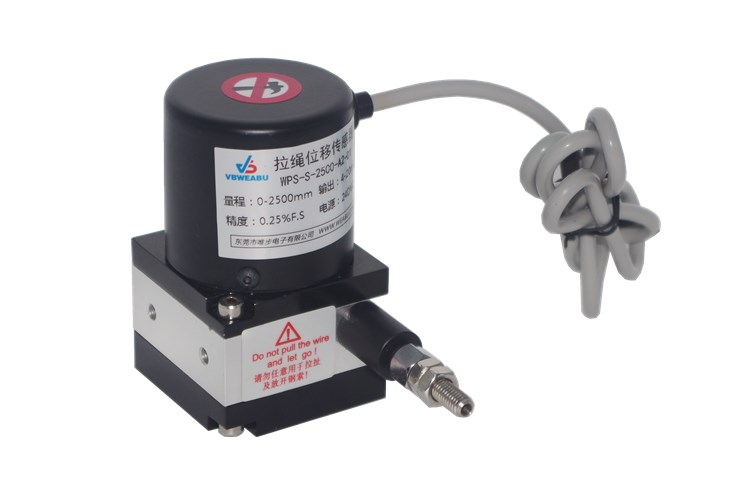

模拟量信号输出的位移传感器电缆适合长度

发布时间:2022-08-30人气:93

  最近出现了一个有关模拟量输出位移传感器的最大推荐电缆长度的问题。即使数字接口越来越流行,带有模拟接口(0-10V,4-20 mA等)的传感器仍然代表了工业应用中绝大多数的线性位移传感器。


  关于模拟量传感器的最大电缆长度的问题经常出现。一般来说,问题在于,即使是良好的导体,也对电流(信号)具有一定的阻力。如果导体(电缆)的电阻足够高,则传感器的信号可能会降级到精度受到影响的点,甚至降至无法使用的点。不幸的是,没有一个准确且具体的答案。诸如线径,是否屏蔽电缆,电缆在何处以及如何布设,附近还有其他类型的设备以及其他因素等变量都需要考虑。关于所有这些变量的讨论都可以写成一本书,但是我们可以提出一些一般性建议:

  模拟电压信号(0…10V,-10…+ 10V等): 通常,我们建议将模拟电压信号的电缆长度限制为30米内。如果考虑并解决了上述因素,则可以(通常)使用长度超过30米的电缆,但安全的选择是保持在30米以下。

  模拟电流信号(0-20mA,4-20 mA): 与模拟电压接口相比,具有模拟电流接口的典型工业位移传感器可以连接更长的电缆长度。再次概括一下,模拟电流信号可以接受最长150米的电缆长度。

  以上两项建议均假定使用正确端接的屏蔽电缆。还假定电缆不在高能交流电源附近布线,即使是屏蔽电缆也几乎无法提供保护。


  如果需要更长的电缆长度,或者如果应用在电气上“干扰”,那么最好的选择是考虑具有数字接口的传感器。幸运的是,有越来越多的线性位移传感器使用高度抗干扰的数字接口。
