常用的位移传感器有哪些

发布时间:2021-08-31人气:45

       位移传感器又称为线性传感器,是一种属于金属感应的线性器件。传感器的作用是把各种被测物理量转换为电量。在生产过程中,位移的测量一般分为测量实物尺寸和机械位移两种。常用位移传感器以模拟式结构型居多,包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统。

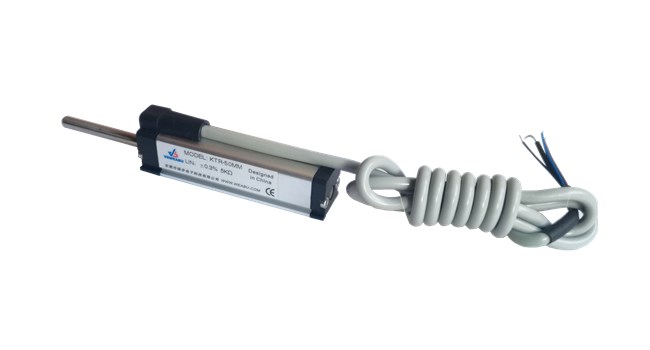

直线位移传感器

        直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。直线位移传感器根据应用范围的不同,又分为拉杆式电子尺,滑块式位移传感器,微型拉杆式位移传感器,微型自复位位移传感,和微型圆形直线位移传感器。其工作原理一样,但由于安装方式,安装空间,精度的不同,被区分了开来。

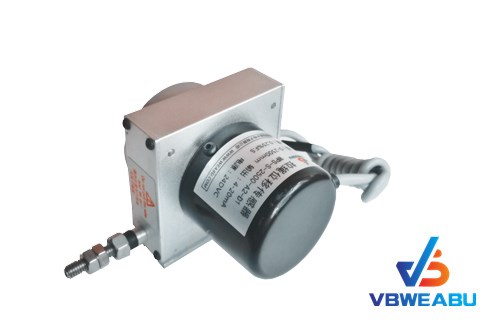

拉绳位移传感器

        拉绳位移传感器又称拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器的信号输出方式分为数字信号输出和模拟信号输出, 数字输出型可以选择增量旋转编码器、绝对值编码器等,输出信号为方波ABZ信号或格雷码信号,行程最大可以做到15000毫米,线性精度最大0.01%,分辨力根据配置不同最大可以达到0.001毫米/脉冲。



        拉绳位移传感器特别适合直线导轨系统,液压气缸系统、试验机、伸缩系统(叉车、压机、升降机、弯管机、折弯机等),起重机或缆绳绞车,水库大坝保护系统,闸门开度控制系统、试验机压力机械、液压万能实验机械,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械,水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制,特别适合电液伺服液压万能试验机的控制。



角度位移传感器

        角度位移传感器是把对角度测量转换成其他物理量的测量,它采用非接触式专利设计,与同步分析器和电位计等其它传统的角位移测量仪相比,有效地提高了长期可靠性。该传感器采用特殊形状的转子和线绕线圈,模拟线性可变差动传感器(LVDT)的线性位移,有较高的可靠性和性能,转子轴的旋转运动产生线性输出信号,围绕出厂预置的零位移动±60(总共120)度。 此输出信号的相位指示离开零位的位移方向。转子的非接触式电磁耦合使产品具有无限的分辨率,即绝对测量精度可达到零点几度


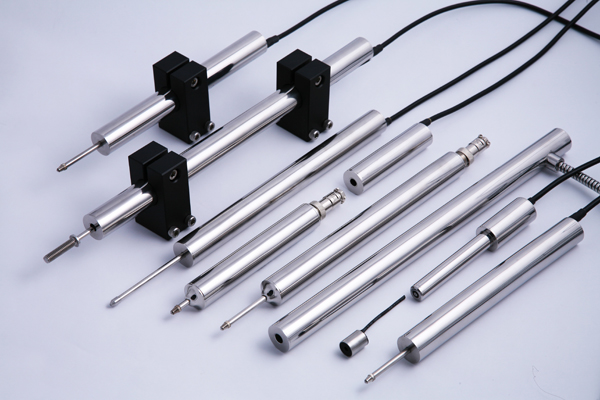

LVDT位移传感器

       LVDT(Linear Variable Differential Transformer)是线性可变差动变压器的缩写。它是一种常见类型的机电传感器,可将其以机械方式耦合的物体的直线运动转换为对应的电气信号。

       LVDT 的活动元件是导磁性材料的铁芯,可在线圈的中空孔内沿轴向自由移动,并通过机械方式耦合到需测量位置的物体上。该孔通常足够大,能够在铁芯和孔之间提供很大的径向间隙,使其与线圈之间不会产生物理接触。运行时,由具有适当振幅和频率的交流电对 LVDT 的初级绕组进行通电,这一过程称为初级励磁,LVDT 的电气输出信号是两个次级绕组之间的差分交流电压,随铁芯在 LVDT 线圈内的轴向位置而异。通常情况下,该交流输出电压由适当的电子电路转换为更便于使用的高电平直流电压或电流。


磁致伸缩位移传感器

        磁致伸缩线性位移/液位传感器的检测机理基于传感器核心检测元件磁致伸缩波导丝与游标磁环间的魏德曼效应。 测量时,电子仓中的激励模块在敏磁致伸缩线性位移/液位传感器的检测机理基于传感器核心检测元件—磁致伸缩波导丝与游标磁环间的魏德曼效应。 



        磁致伸缩位移(液位)传感器,是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管,波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲,该电流脉冲在波导管内传输,从而在波导管外产生一个圆周磁场,当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时,由于磁致伸缩的作用,波导管内会产生一个应变机械波脉冲信号,这个应变机械波脉冲信号以固定的声音速度传输,并很快被电子室所检测到。



激光位移传感器

       激光位移传感器是利用激光技术进行测量的传感器。它由激光器、激光检测器和测量电路组成。激光传感器是新型测量仪表。能够精确非接触测量被测物体的位置、位移等变化。激光位移传感器可以测量位移、厚度、振动、距离、直径等精密的几何测量。激光有直线度好的优良特性,同样激光位移传感器相对于我们已知的超声波传感器有更高的精度。但是,激光的产生装置相对比较复杂且体积较大,因此会对激光位移传感器的应用范围要求较苛刻。
