扭矩传感器Q8信号放大器变送器

发布时间:2021-08-26人气:141


资料下载:Q8放大器485协议资料V2.0.rar

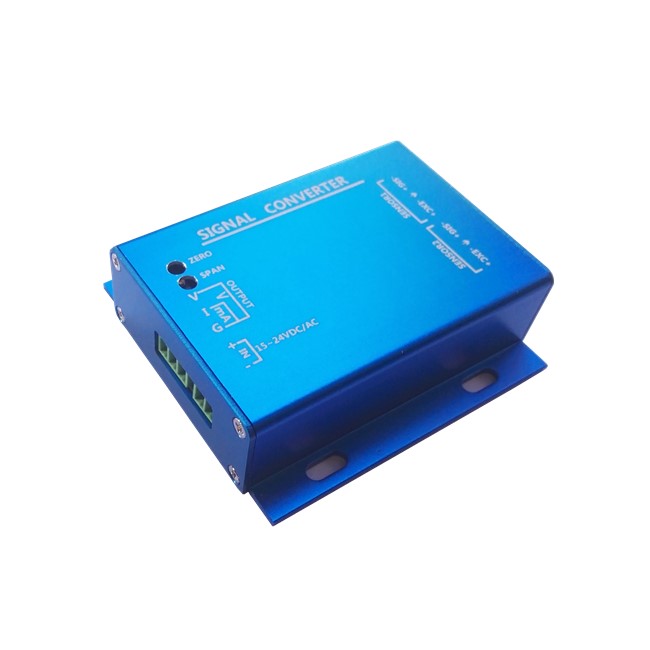

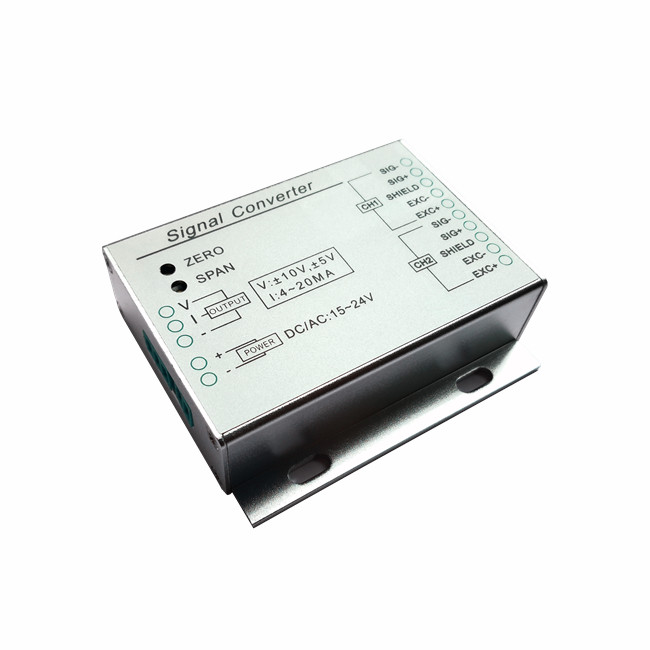

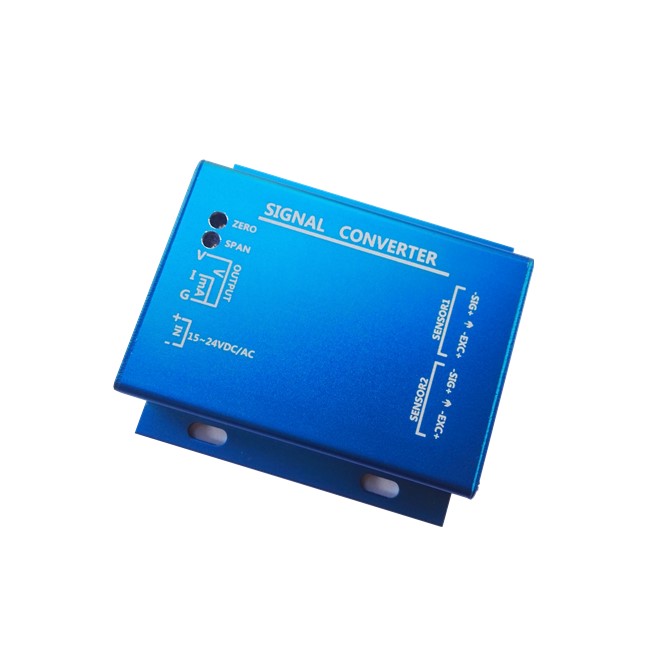

     Q8系列信号转换器採用铝合金外壳,外观更精美採用原装进口芯片,性能更保障.内部採用原装高性能器件,将感测器输出信号进行精密放大内部进行稳压,恒流供桥、电压电流转换、阻抗适配、线性补偿、温度补偿等。将力学量转换成标准电流、电压信号输出,可切换±5v 0~±10v 。可直接与自动控制设备PLC 单片机上位机终端等介面或者电脑联网。具备标准信号外调零、外调增益功能,输入过压保护,输出短路保护。

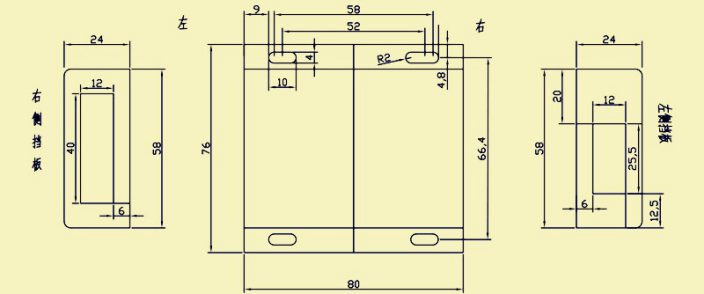

尺寸图(mm)


功能参数:

A、输入范围宽,0.8~6mV/V 能配接大部分应变桥式感测器

B、负载能力强可以接配4只350Ω感测器

C、採用原装进口电子元器件,回应频率高,长期稳定性好精度达到±0.05%FS

D、输入电源反接保护盒输出短路保护

E、供电电源18~30VDC (推荐

F、适用于压力拉压力扭矩张力等各种应变桥式感测器



技术参数:

输入灵敏度:0.8~6 mv/v

激励电压:18~30VDC

感测器激励电压:±12VDC

综合精度:≤±0.05%FS

额定输出:0~5v、0~10v、0~±5v、0~±10v、 0~20mA 0~10mA、4~20mA RS485/232通信输出

(以上所有信号可切换,无需返厂)採样频率:≥1khz

工作温度:-30℃~ 85℃

防护等级:IP64

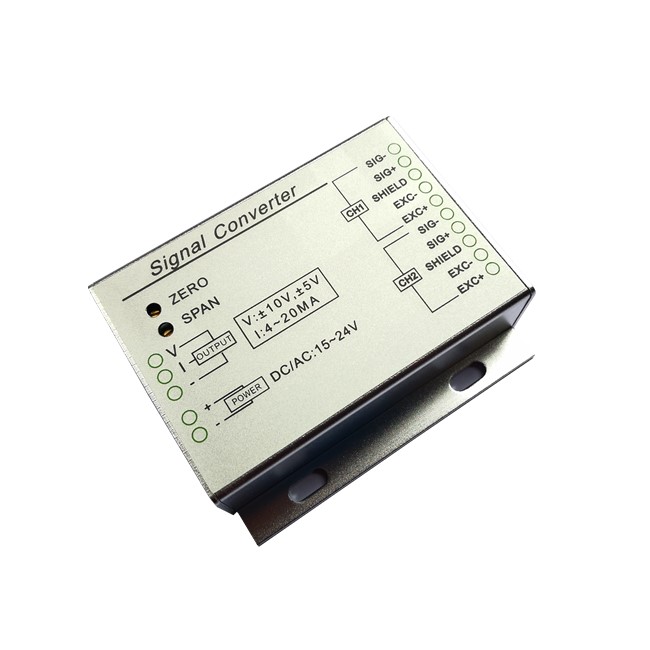

接线方法:


使用方法:

1、按照接线要求接好线

2、给变送器接通规定大小直流电源

3、接上感测器,在安装好空载的情况下通过零点 ZERO 调整电位器

将其调整到对应的零点输出值 (例如:0~10v输出即调整到0.000v)

4、调整好零点以后,将感测器加负载(最好为量程的最大值),然后调整 SPAN 增益电位器到相应的值 (例如:0~10v输入即调整为10.000v)也可以根据需要调整到任意值。

5、参数调整完毕(最好重複校准2-3次)并确认后断开供电电源。

6、用蜡或指甲油等凝固剂封住调节电位器螺丝防止抖动造成误差。



温馨提示:

从安全角度考虑建议如下操作:

用测试仪器确定输入电源大小,通电后不接感测器测试拱桥电压是否满足感测器要求。
