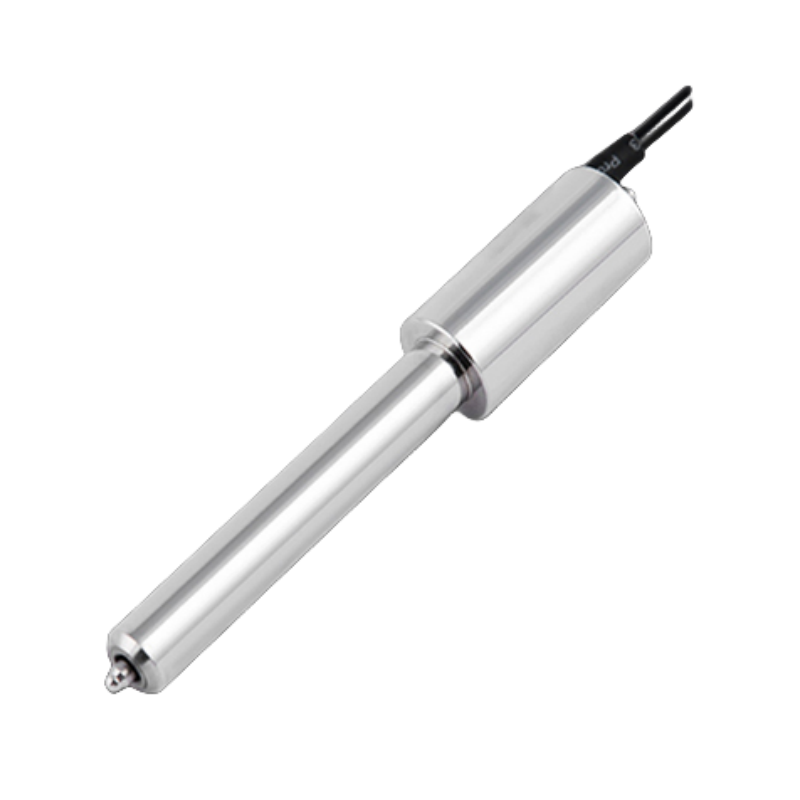

VBQD12系列气动式LVDT位移传感器

发布时间:2024-03-11人气:21

资料下载:气动式LVDT.pdf


概述

      差动变压器式位移传感器(LVDT)可广泛应用于航天航空,机械,建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。

   直流LVDT具有优良的性能,采用方便的单电源9-28V DC供电,电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V或4-20mA输出。


特点

   外径Φ12mm,不锈钢304外壳,气动式

  直流单电源供电,内置高性能信号解调器

  三线制电压输出0-5V或0-10V

  二线制电流型输出4-20mA

  测量范围由0-8mm,分辨率高,重复性好

  无滑动触点,使用寿命长


应用领域

  玻璃生产线检测

  金属加工检测、汽车零部件检测

  气缸位移检测与控制

  建材厚度测控

  自卸载重车应用


性能参数

  供电电源:9 ~28V DC

  位移量程:2.5mm,5mm,8mm

  线性误差:模拟输出:±0.25%,±0.5% 等可选;数字输出:0.25%,0.1% 等可选。

  分 辨 率:≤0.1μm(最高),数字式输出是16 bit

  工作气压:0.2MPa~0.7MPa

  工作温度:-25℃ ~ +85℃

  工作电流:电压输出型供电电流≤12mA;二线4 ~2 0mA电流输出型LVDT,供电电流4 ~2 0mA。

  温度系数:零点 ≤0.01%/℃,灵敏度≤0.025%/℃。

  输出信号:

  0~5V (9 ~28V DC供电电压)

  0 ~10V (15 ~28V DC供电电压)

  4 ~20mA (二线制,15 ~28V DC供电电压)

  RS485数字式输出 (9 ~12V DC供电电压)


产品尺寸
