VBFT20分体式LVDT位移传感器

发布时间:2021-08-22人气:39


LVDT分体式位移传感器 型号多样 具体可联系客服确认


资料下载



特 点:

  外径Φ20mm,不锈钢304外壳,分体式
  直流单电源供电,内置高性能信号解调器

  三线制电压输出0-5V或0-10V

  二线制电流型输出4-20mA
  防护等级IP65,动态性好,性能优良
  测量范围由1mm-100mm,分辨率高,重复性好,

  无滑动触点,使用寿命长

分体式LVDT位移传感器工作原理:

  检测铁芯与传感器主体分开。传感器主体是中空的圆柱体,铁芯的直径小于圆柱体的内径,铁芯插入圆柱体的中空部分,只要传感器与铁芯产生相对位移,传感器就能感应出铁芯的位移量。由于铁芯与传感器不接触,无滑动触点,没有机械摩擦,寿命长,频响高。

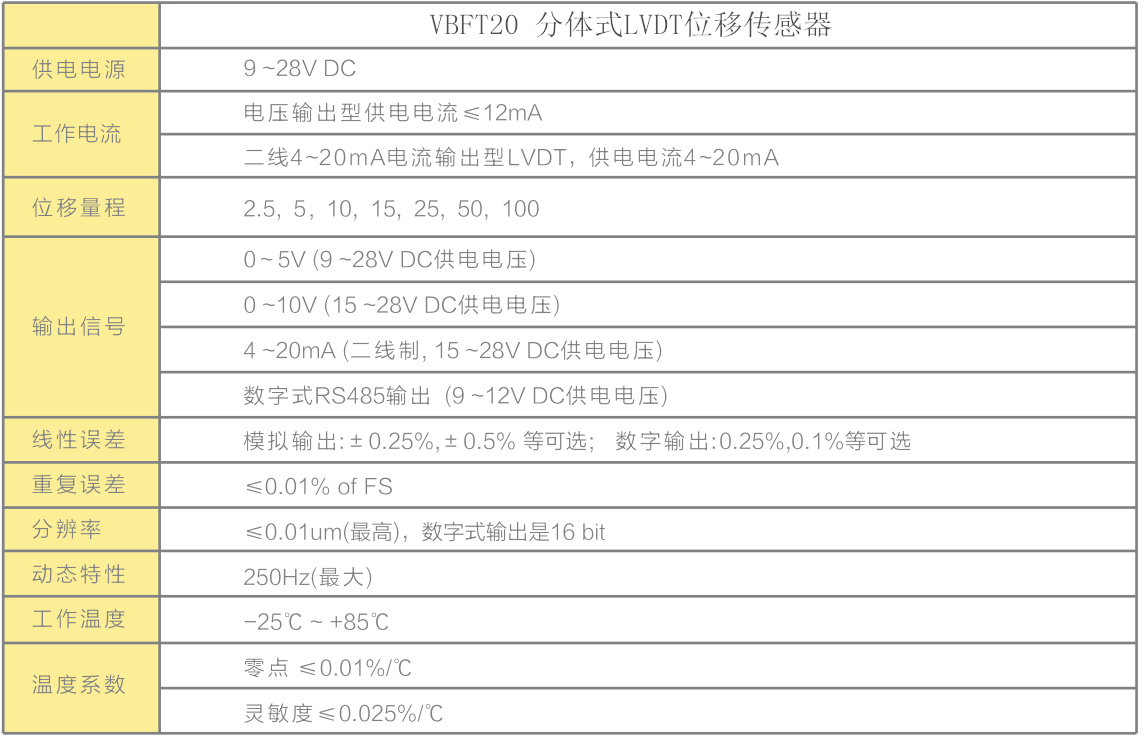

性能参数:



产品尺寸:

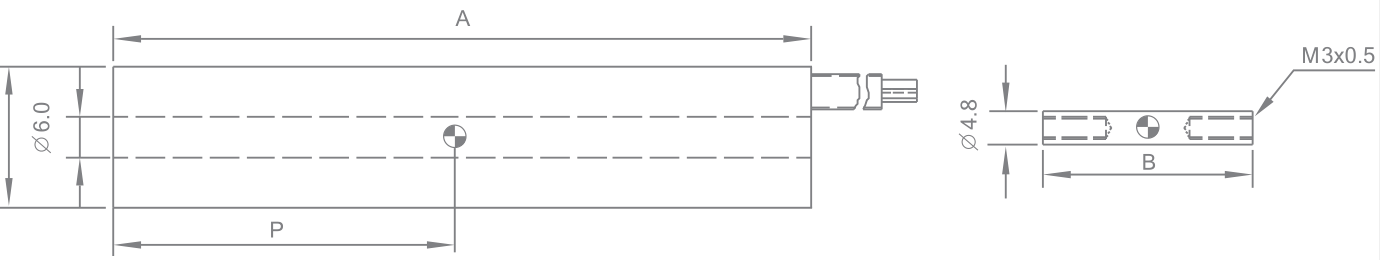

铁芯杆尺寸:



铁芯连杆尺寸:

参数

VBFT20 直流分体式

 位移量程(mm)

 2.5

10

15

 25

 50

 100

铁杆连杆长度C(mm)

 58

58

 68

78

 98

128

 168


注意事项:


    说明:分体式LVDT 的铁芯与被测量物体之间需要采用连杆进行连接,这些连杆必须用非磁性材料,可采用304或316无磁不锈钢材料,杆的两端配有螺纹。可根据客户的特殊求定制不同长度及客户连接端需求的螺纹。


安装方式:



安装支架尺寸:
