U型吊环液压缸专用磁致伸缩位移传感器 德敏哲16系列

发布时间:2021-08-25人气:59


资料下载:16_CN.pdf


        16系列磁致伸缩位移传感器是专为U型吊环液压油缸又或是受到空间限制的液压油缸而设计。它的绝对位置值被编码成模拟输出或SSI的二进制码或格雷码并且通过串行的RS422标准传送到控制器。配合精确的液压缸及控制阀便组成一个高标准的闭环控制系统。

       16系列磁致伸缩位移传感器在产品的性能上是采用非接触式磁致伸缩位移传感器测量技术,此技术能提高精准,高可靠,稳定高,直接和绝对值的位移传感器输出,非接触设计不但方便,安装,而且能消除所有工作磨损而带来的误差,无须重新标定,无须定期维护。电子部分为IP65等级,使电子模块收到最佳的抗震,防尘和防潮保护。


模拟的电压与电流

订货编号
160

161
输出
电压输出(0-10V)

电流输出(0-20mA,4-20mA)
测量数据
直线位移





可调范围
当使用双磁铁时,磁铁之间距离最少为76mm
分辨率
16位 D/A,0.0015%(最小1μm)
重复精度
满量程的<±0.001%(最小±2.5μm)
非线性度
满量程的<±0.01%(最小±40μm)
更新时间
0.5ms 1200mm以内 / 1.0ms 2400mm 以内


2.0ms 4800mm以内 / 5.0ms 7600mm 以内


SSI同步串行数字

订货编号
162
输出
SSI同步串连输出
测量数据
直线位移
数据格式
二进制或者格雷码,选项提供奇偶检验和错误位
数据长度
8-32位
数据速度
线长:<3<50<100<200<400m速率:1000<400<300<200<100kBd
更新时间
行程:300750100020005000mm频率:3.73.02.31.20.5kHz
分辨率
位置:1/2/5/10/20/50/100 μm


其他共同参数

供应电源
+24Vdc(20.4 - 28.8Vdc)
输入保护
极性保护至-30Vdc,过压保护至36Vdc
用电量
100mA(按量程而定)
绝缘强度
500Vdc(DC 地端对机器接地端)
接头选型
6针D60公接头



工作温度
-40至75℃,温度90%,不能结露
防护级数
IP67(当正确连接上插头时)
振荡指标
15g/10-2000Hz/IEC标准68-2-6
冲击指标
100g (单一冲击)/IEC标准68-2-27(耐久性)
EMC测试
放射 EN61000-6-3,抗扰EN61000-6-2,EN61000-4-2/3/4/6

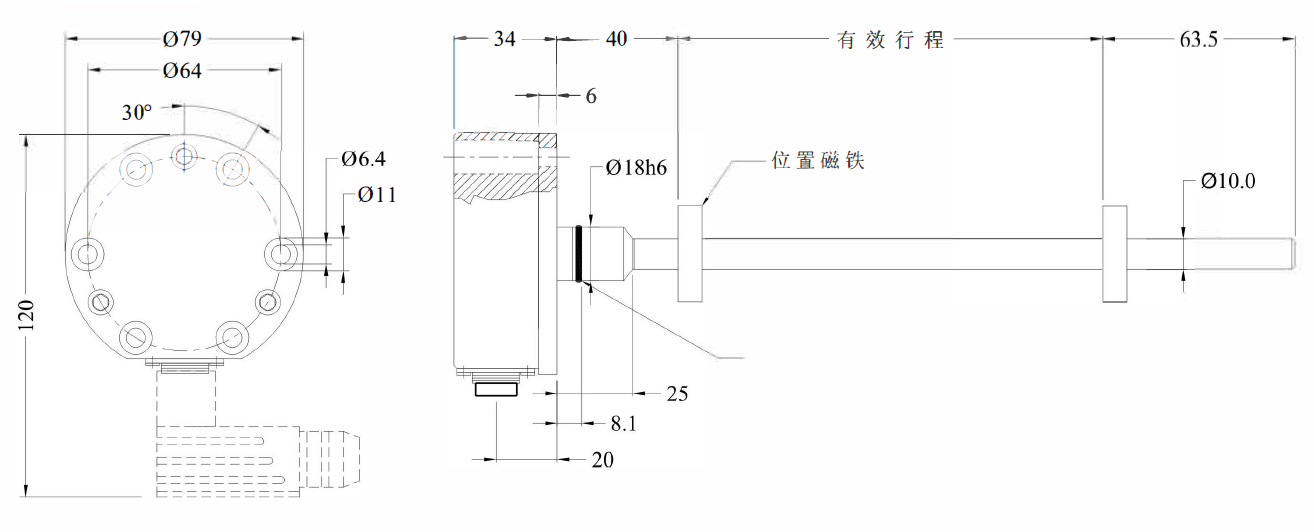

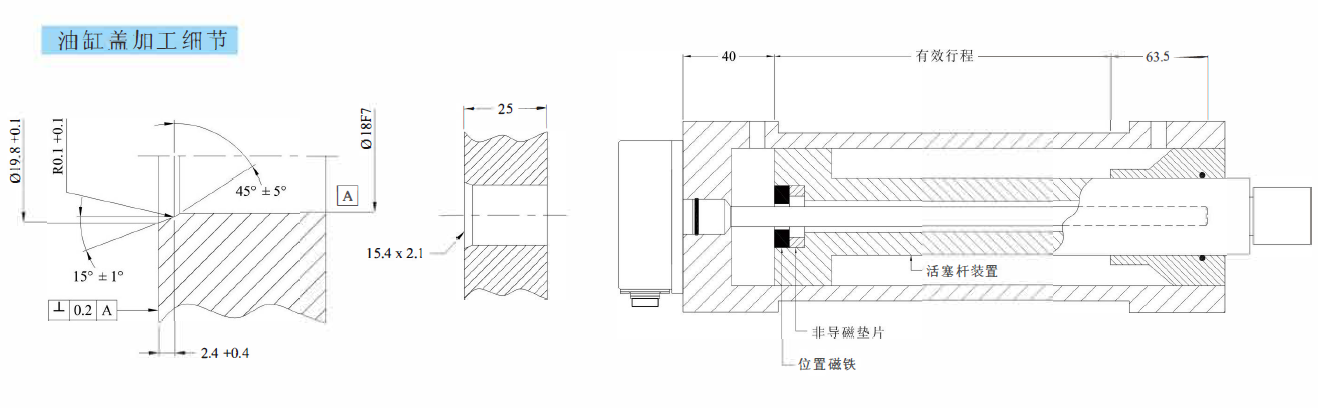

安装尺寸:(单位:mm)
