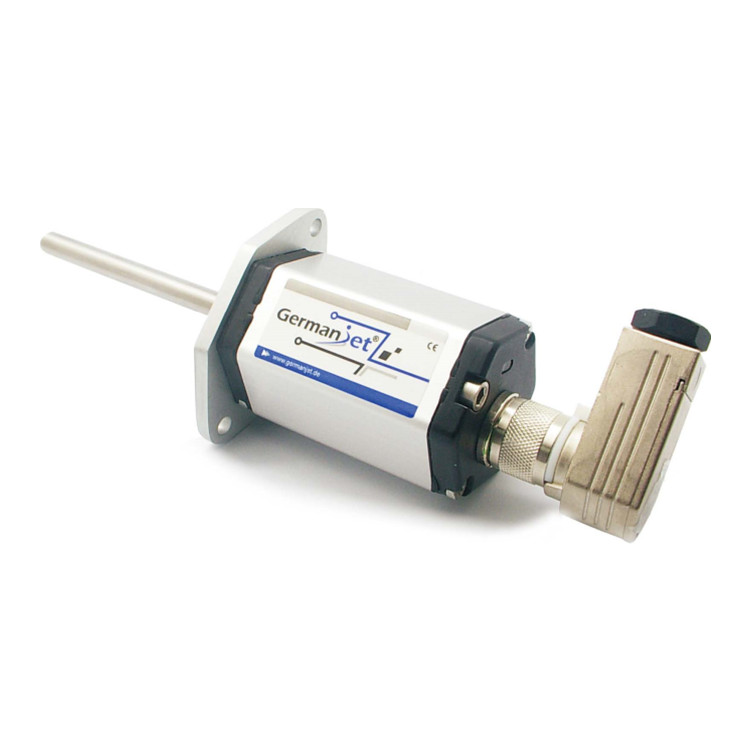

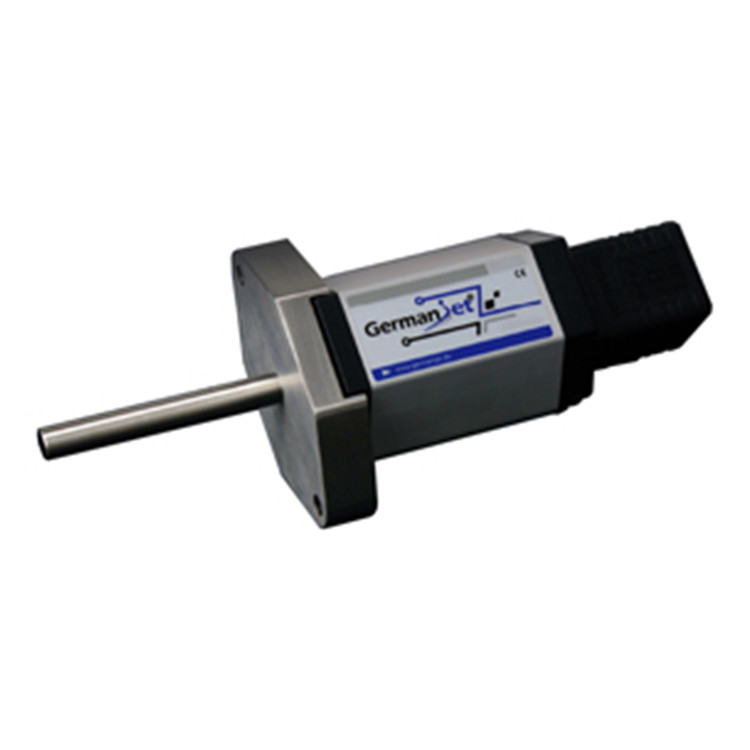

壁厚控制伺服油缸专用磁致伸缩位移传感器 德敏哲12系列

发布时间:2021-08-22人气:58


资料下载:12_CN.pdf

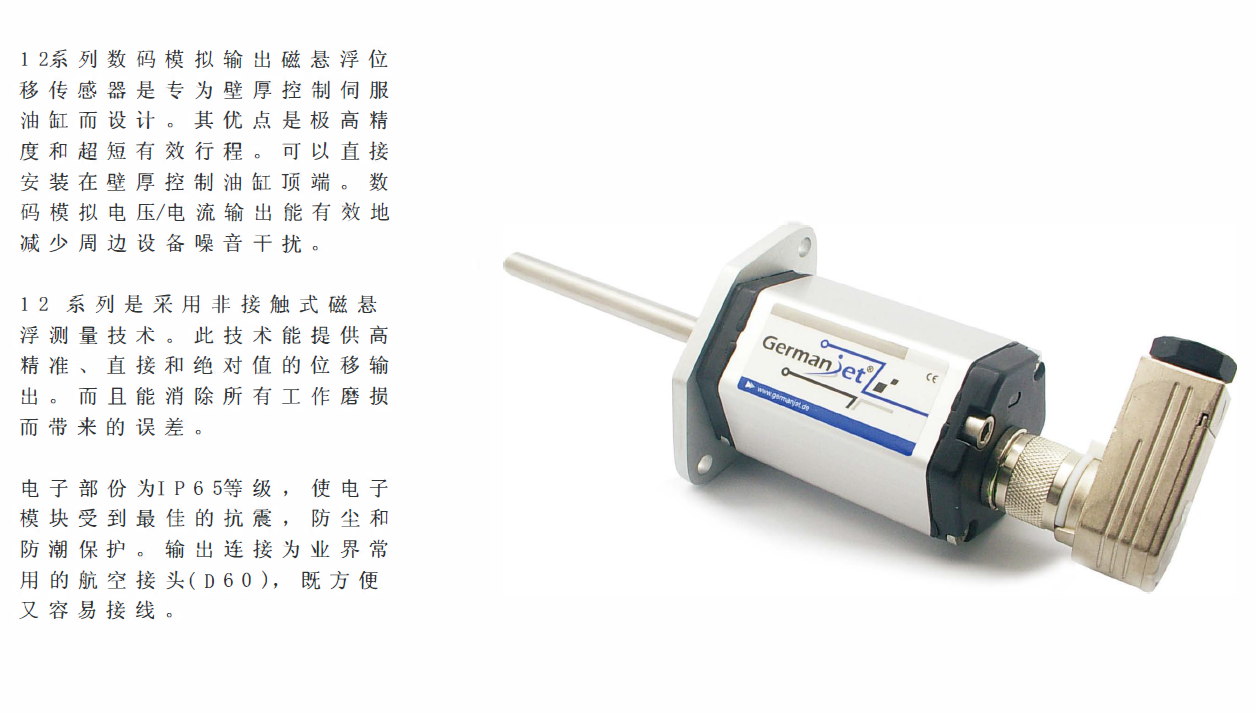

       12系列磁致伸缩位移传感器是为壁厚控制伺服油缸而设计。感应外管为100%不锈钢,可以直接安装在 壁厚控制油缸的顶端。电子部分和感应外管为模块组装设计,即两者可完全分离。在特殊的情况下,只需拨 出电子部分进行校准,而感应外管无需与壁厚控制油缸分离。此设计减少重置时间,大大提高生产效率。
       电子部分为IP65等级,使电子模块受到最佳的抗震,防尘和防潮保护。输出连接为业界常用的油制插 头(DIN 43650)既方便有容易接线。
       除了适合壁厚控制液压系统外,也同样适合机械外置安装。在无需定期维护情况下,提供绝对和准确的 重复精度。
       壁厚控制作为吹瓶机中的一个先进闭环系统。12系列磁悬浮位移传感器是专为壁厚控制系统设计的。通过反 馈阀门位置从而精准控制瓶子的厚度。
       无接触的情况下消除了所有的磨损,并保证几乎是无限的机械寿命。模块化设计的电子部件和外壳可 以容易地分离,方便安装调试。整体符合IP65标准,保证能工作于苛刻和高尘埃污染的环境。

有效行程
50mm  100mm  130mm
订货编号
1200 11 0050/100/130                1200120050/100/130

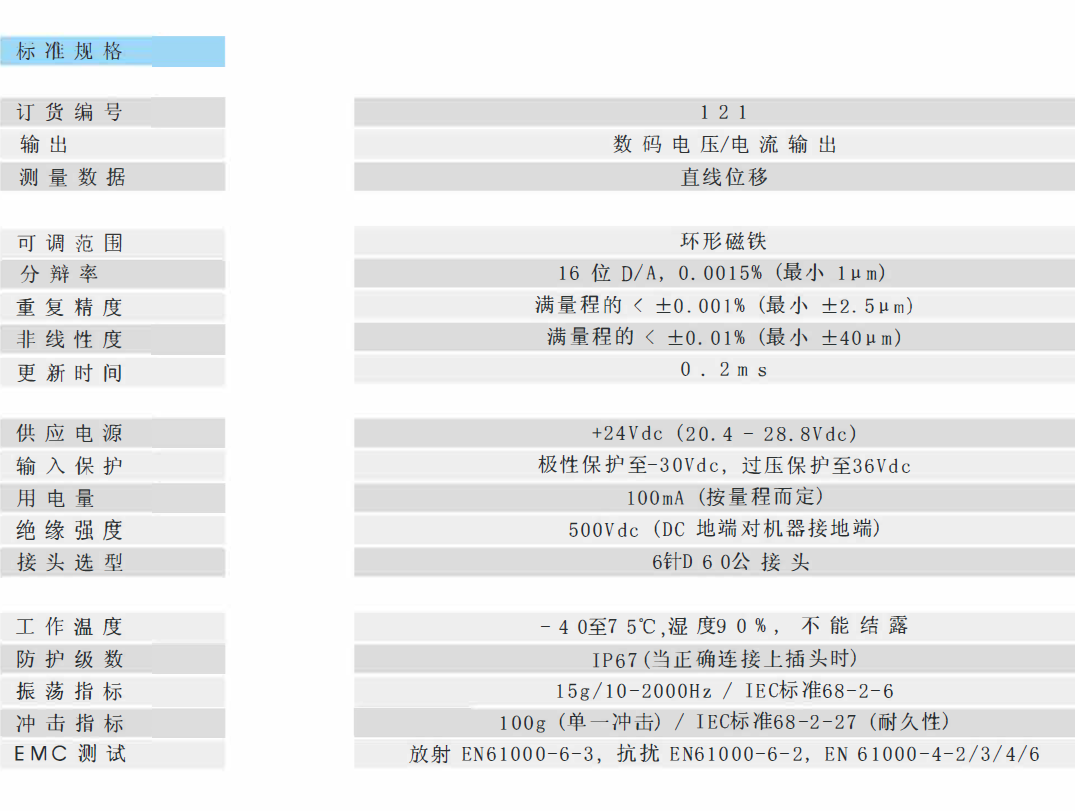

测量数据
直线位移
供应电源
+24Vdc(20.4-28.8Vdc)
输入保护
极性保护至-30Vdc,过压保护至36Vdc
用电量
75mA
绝缘强度
500Vdc(DC地端对机器接地端)

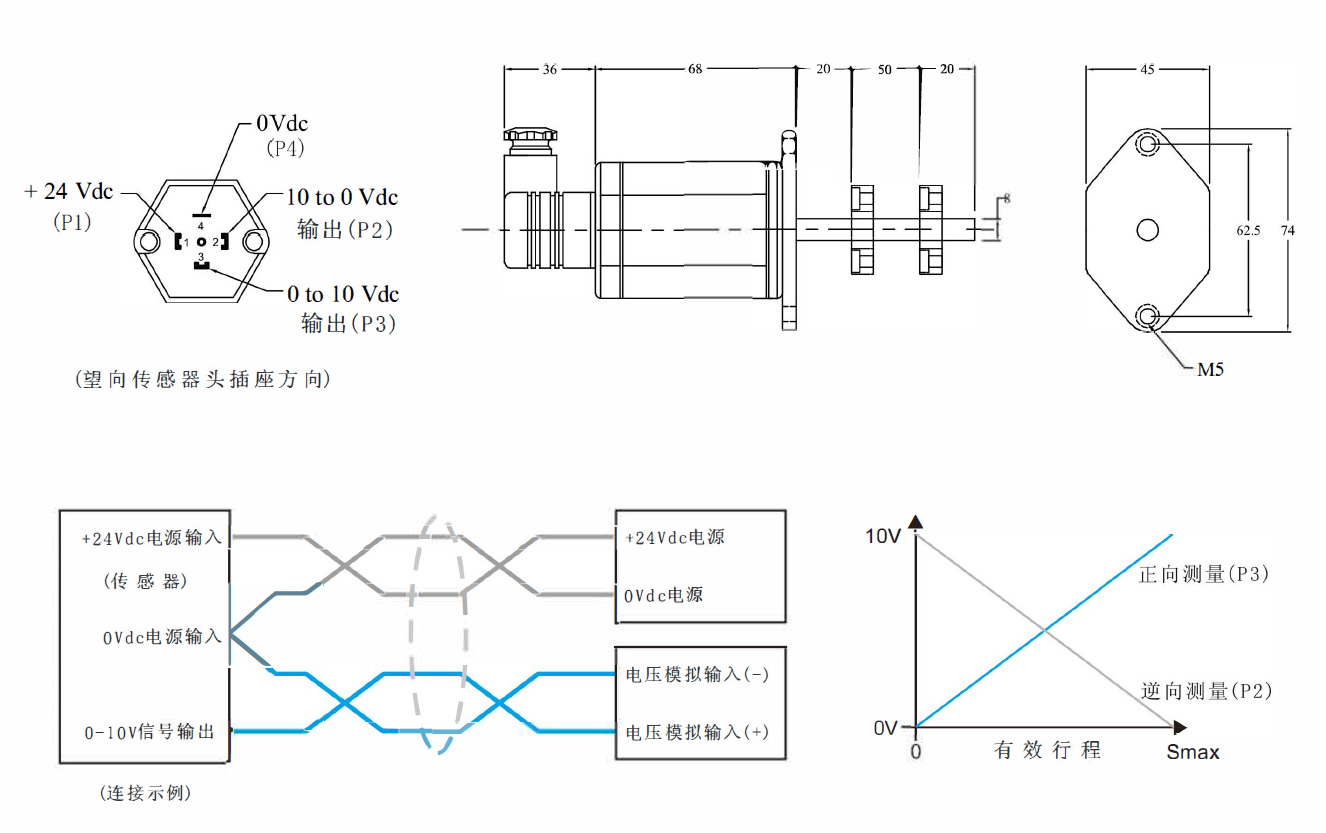

输出
0-10Vdc,10-0Vdc双输出,最低负载电阻5KΩ
分辨率
无限(取决于控制器A/D与电源纹波)
重复精度
满量程的<±0.005%
非线性度
满量程的<±0.01%(最大±90μm)
更新时间
0.2ms



工作温度
-40至75℃
防护级数
IP65(当正确连接上插头时)
振荡指标
15g/10-2000Hz/IEC标准68-2-6
冲击指标
100g(单一冲击)/IEC标准68-2-27(耐久性)



固定方式
M5x2
外壳材料
铝,经阳极经处理

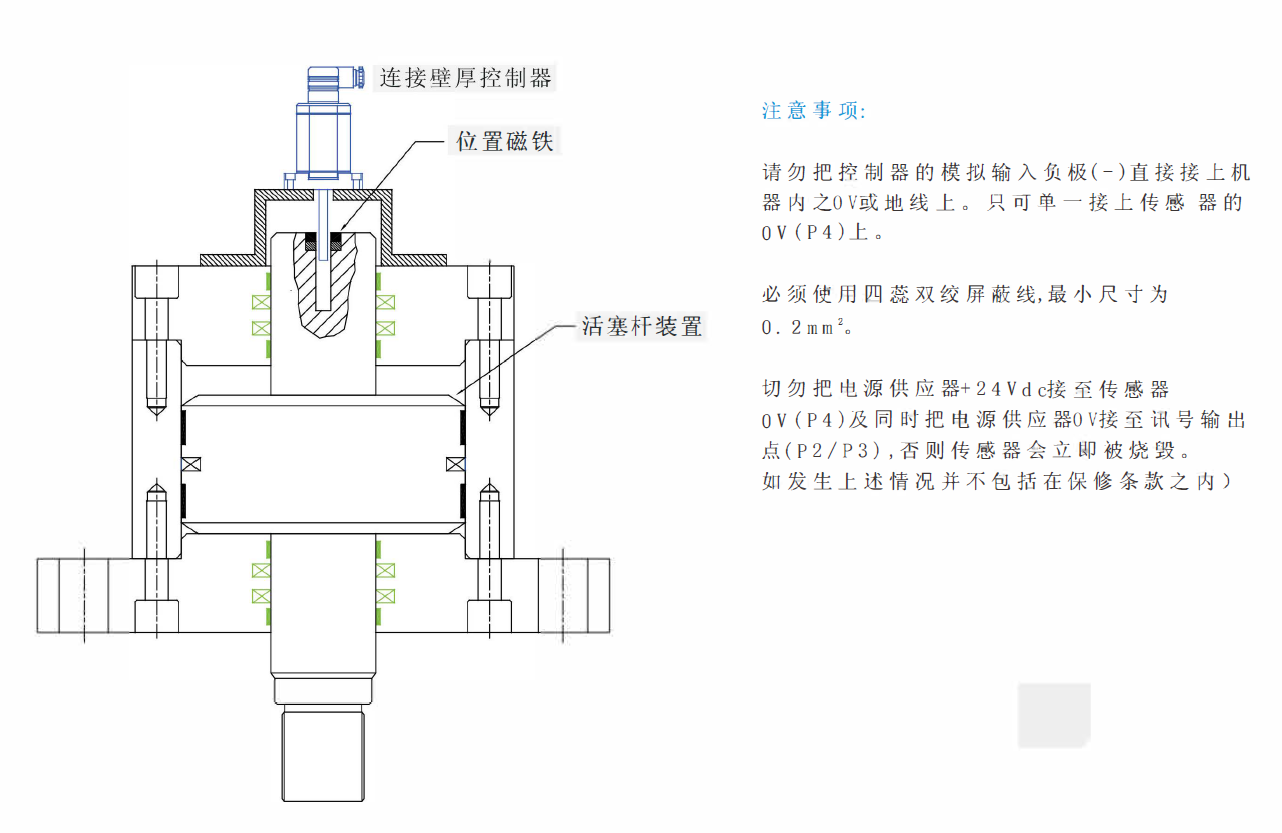

壁厚控制伺服油缸安装指引

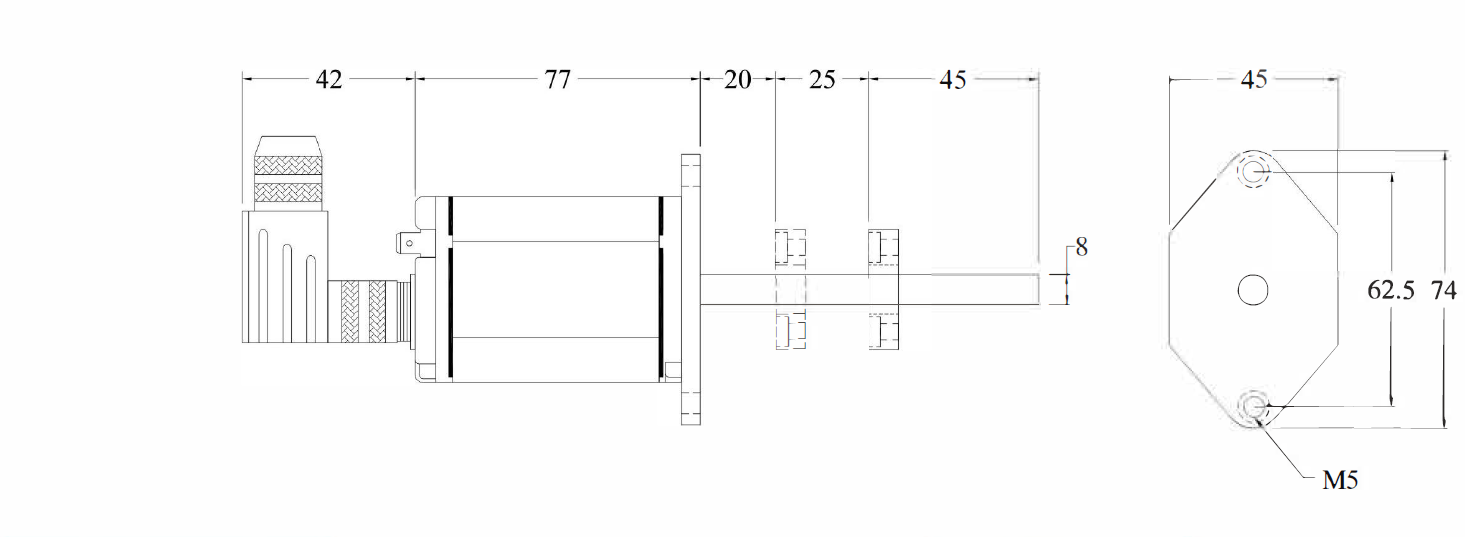

外壳尺寸:
