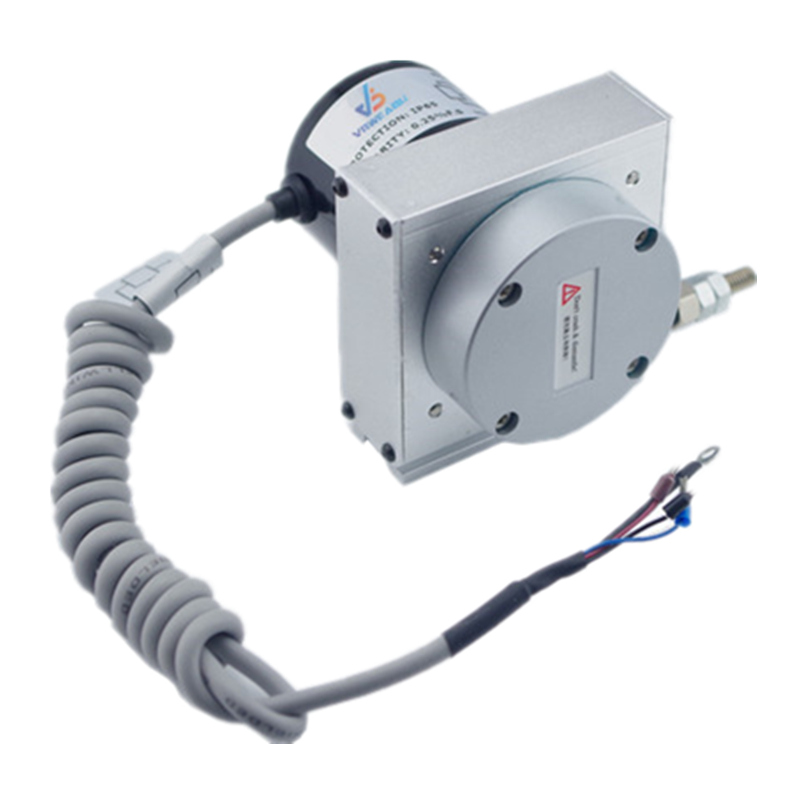

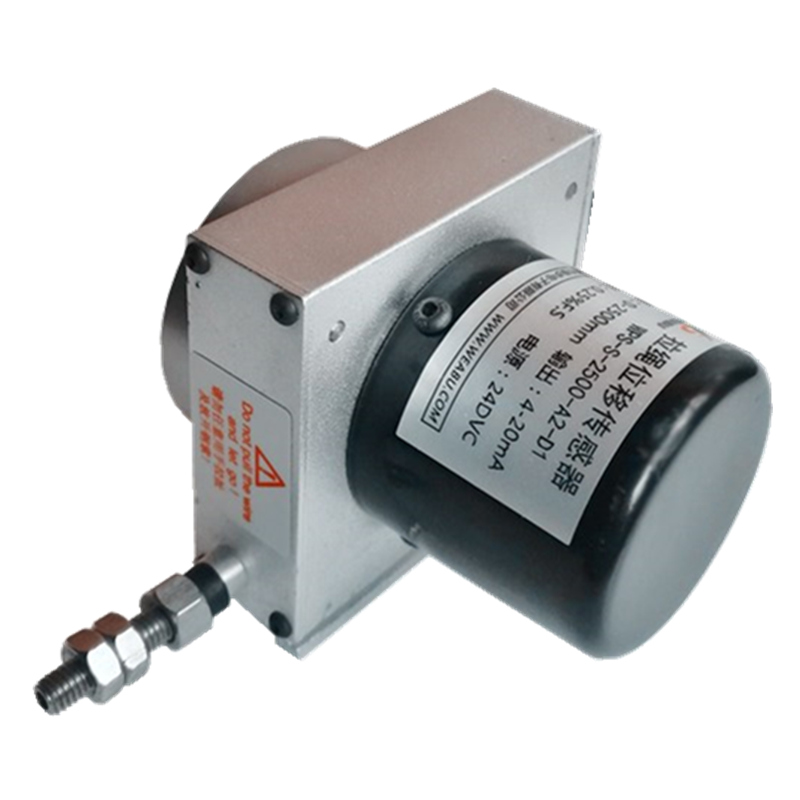

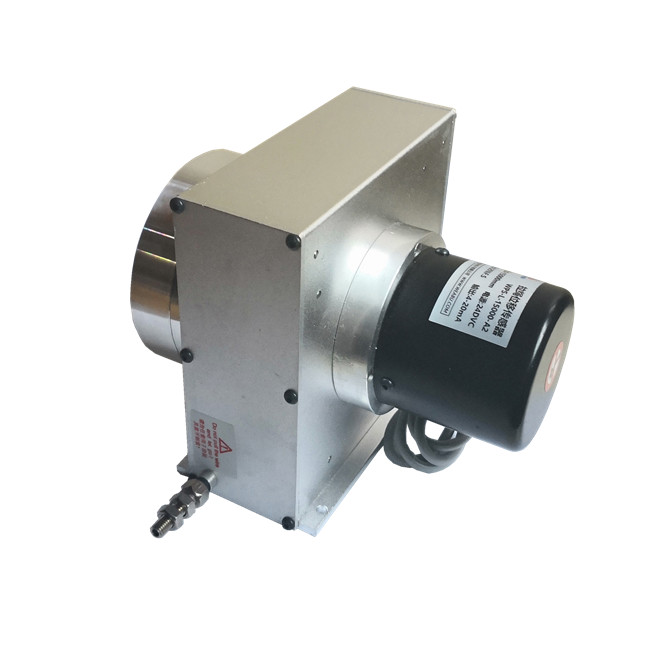

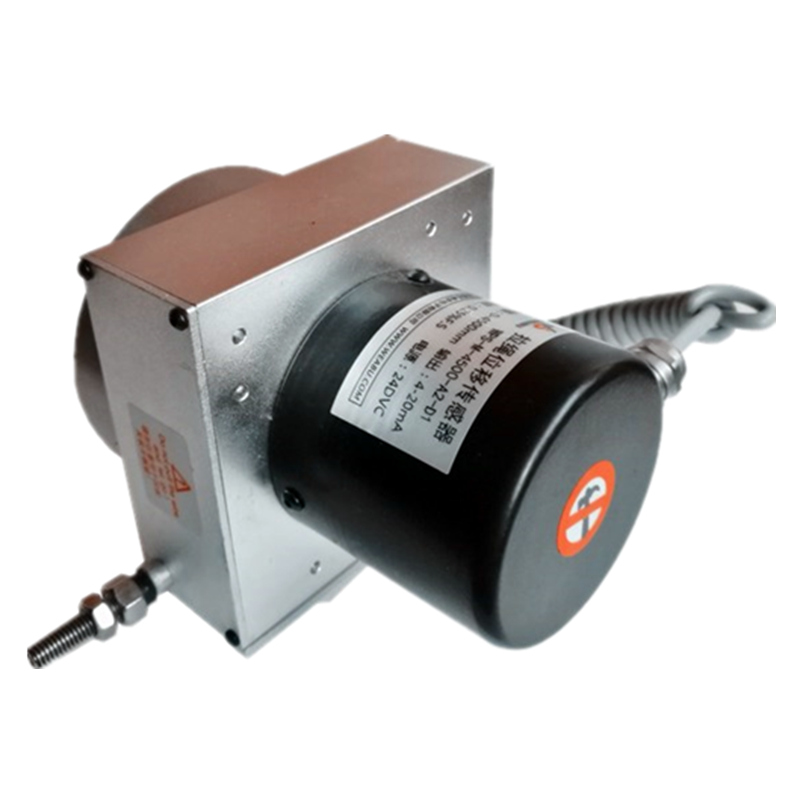

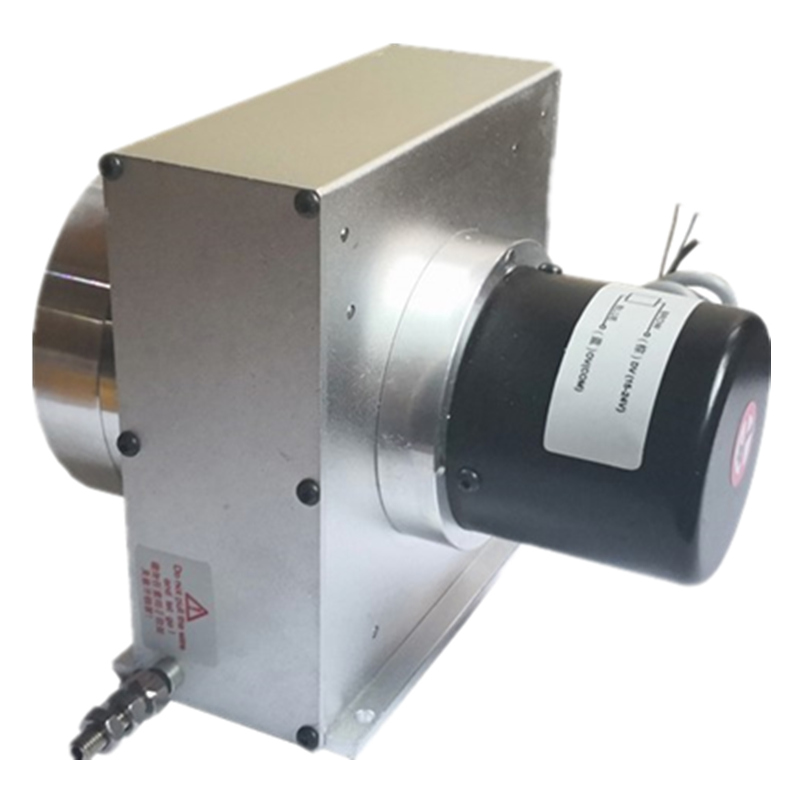

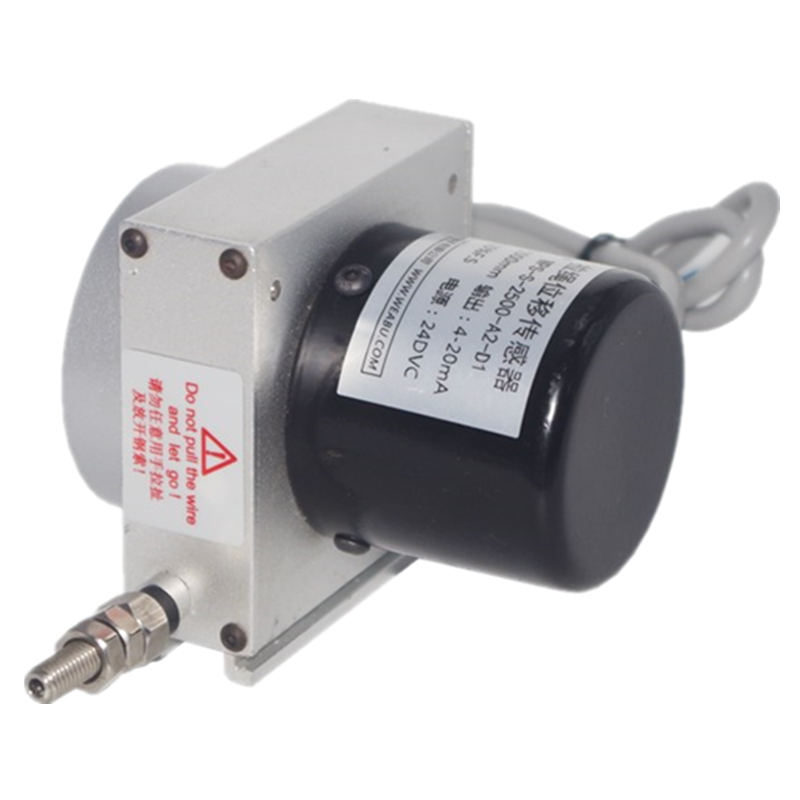

WPS拉绳位移传感器 拉线传感器

发布时间:2021-08-22人气:249


拉绳位移传感器,常规0-11米现货供应,支持非标定制最长可达100米


资料下载:拉绳.pdf

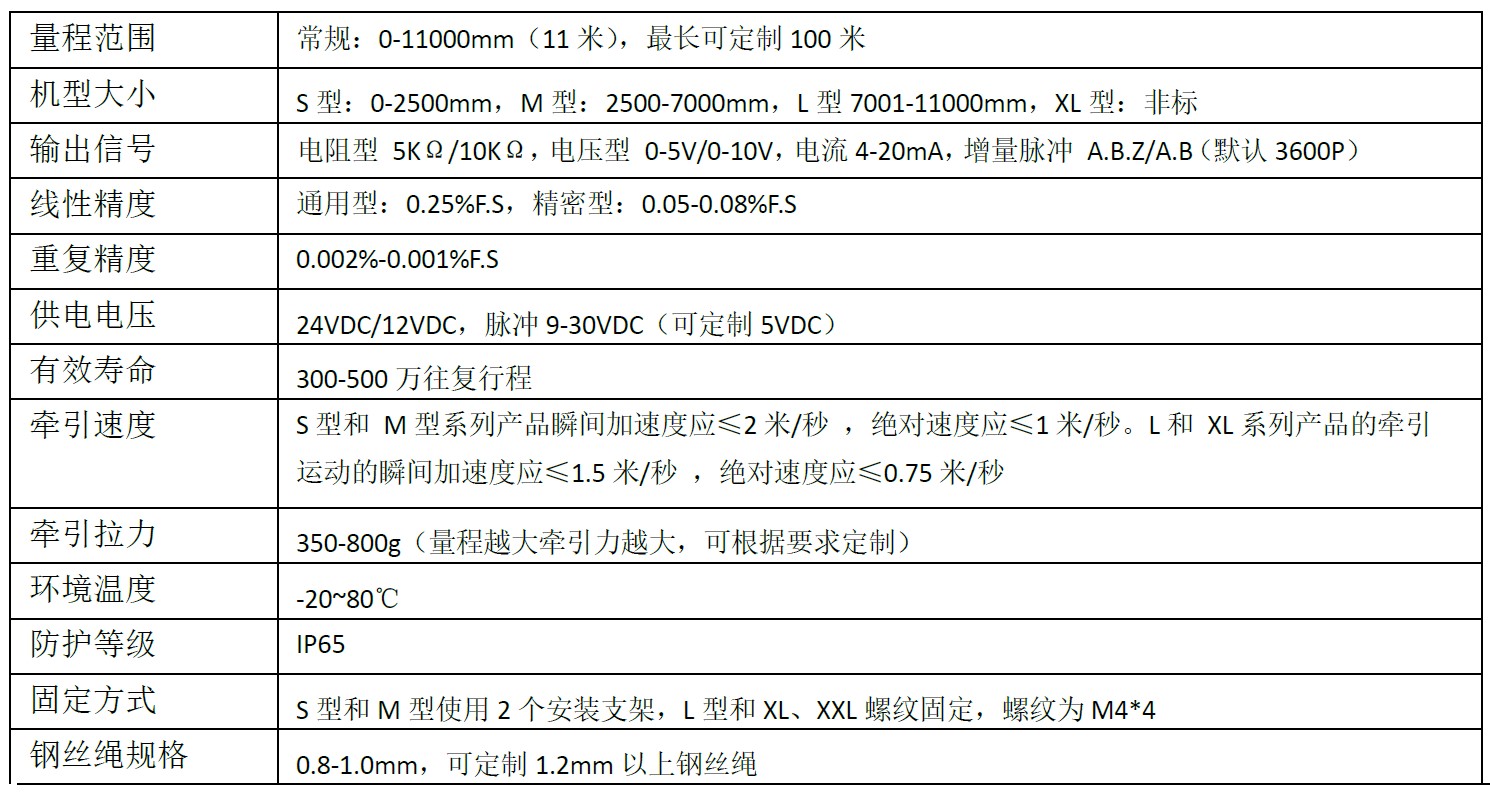

产品规格:



产品安装说明:


    利用安装支架或底部4个固定螺丝孔,依现场及机器安装空间设施需要,选择正确的方位直接安装。安装时,须注意牵引绳出现角度,即尽量使牵引绳由出线口至移动部位之机构,于工作时直线滑动,尽量保持最小角度偏差(容许偏差±3°)以确保测量精度即牵引绳之寿命。长行程垂直安装时,推荐拉    绳尺本体安装下部,牵引绳向上牵引。

    牵引绳为不锈钢绳,请勿使其受外力的割伤、烧损、撞击等,过量的粉尘、积屑、酸碱性环境足以将其破坏.未安装于工作台或固定座前,请勿用手或其他物体将牵引绳拉出并让其瞬间自动弹回。此举将导致牵引绳断裂,伤害本机构,危及人身安全,甚至会伤及眼球。

    WPS-S和WPS-M系列产品的牵引运动的瞬间和加速度应≤2米/秒,绝对速度≤1米/秒,WPS-L和WPS-XL 系列产品的牵引运动的瞬间和加速度应≤1.5米/秒,绝对速度≤0.75米/秒,超出上述速度和加速度范围,会降低产品的可靠性和使用寿命,甚至造成牵引绳断裂,恕本公司不承担此范围以外的责任。

若使用于非直线运动的机构,请加装适当的滑轮,将曲线运动约束于直线运动。

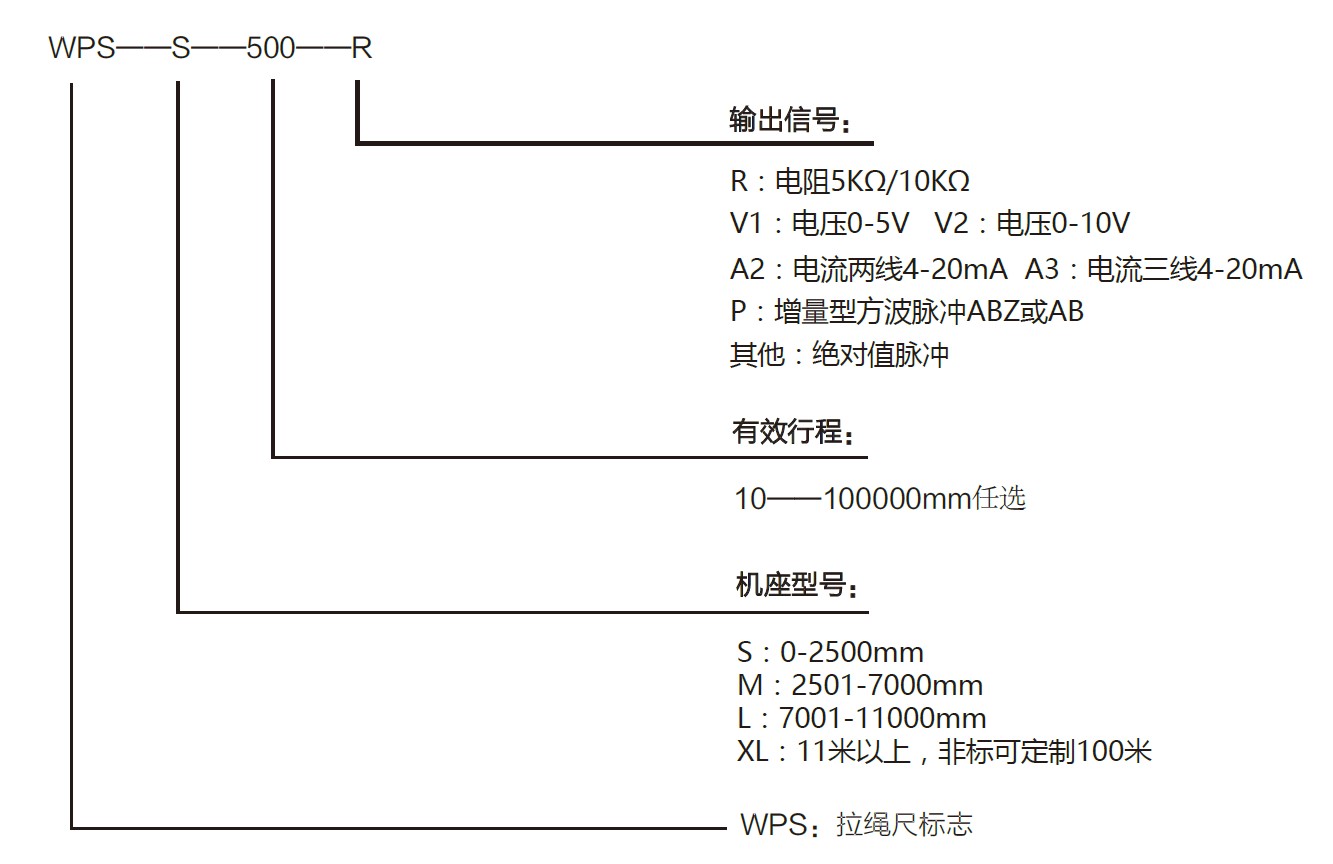

产品选型:

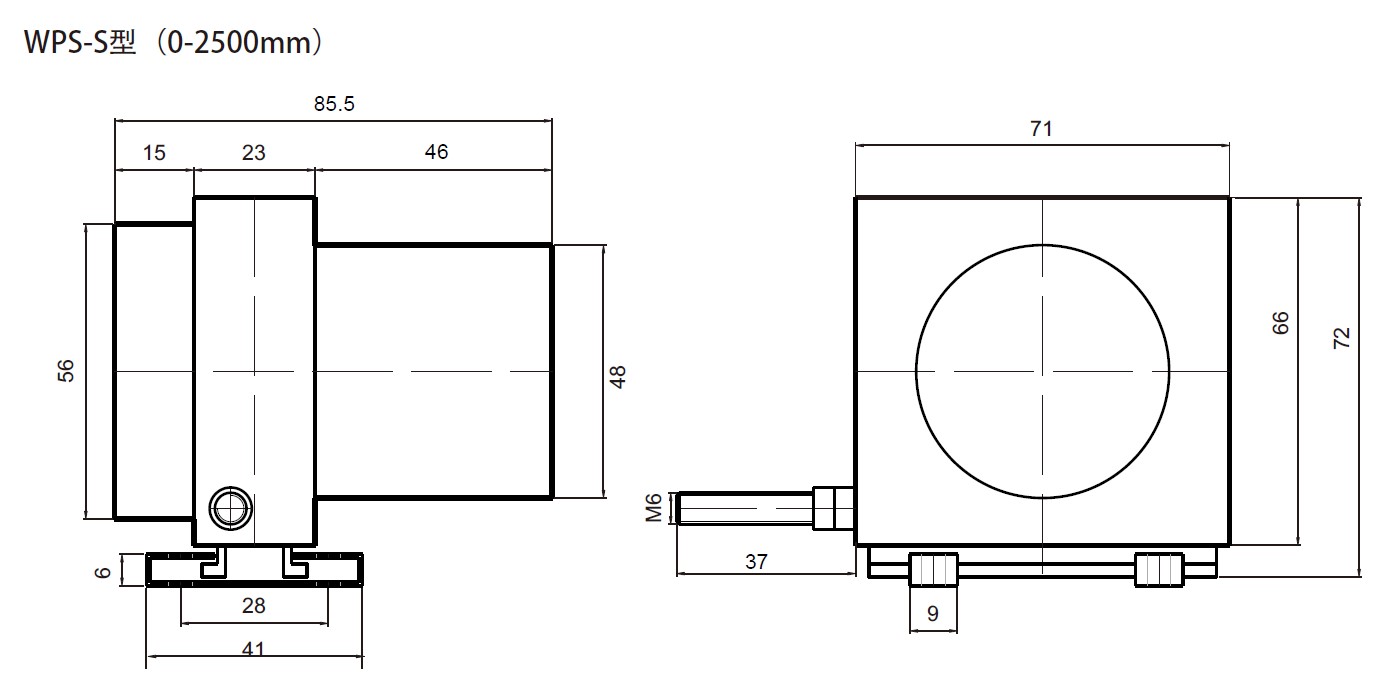

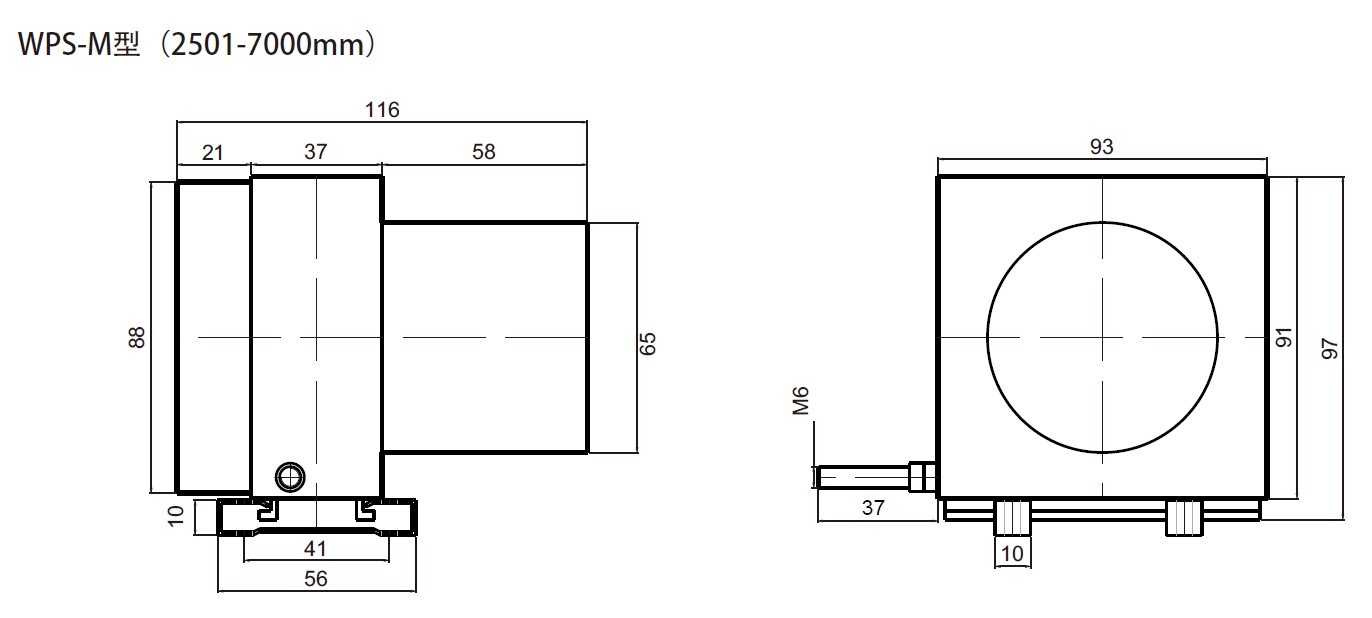

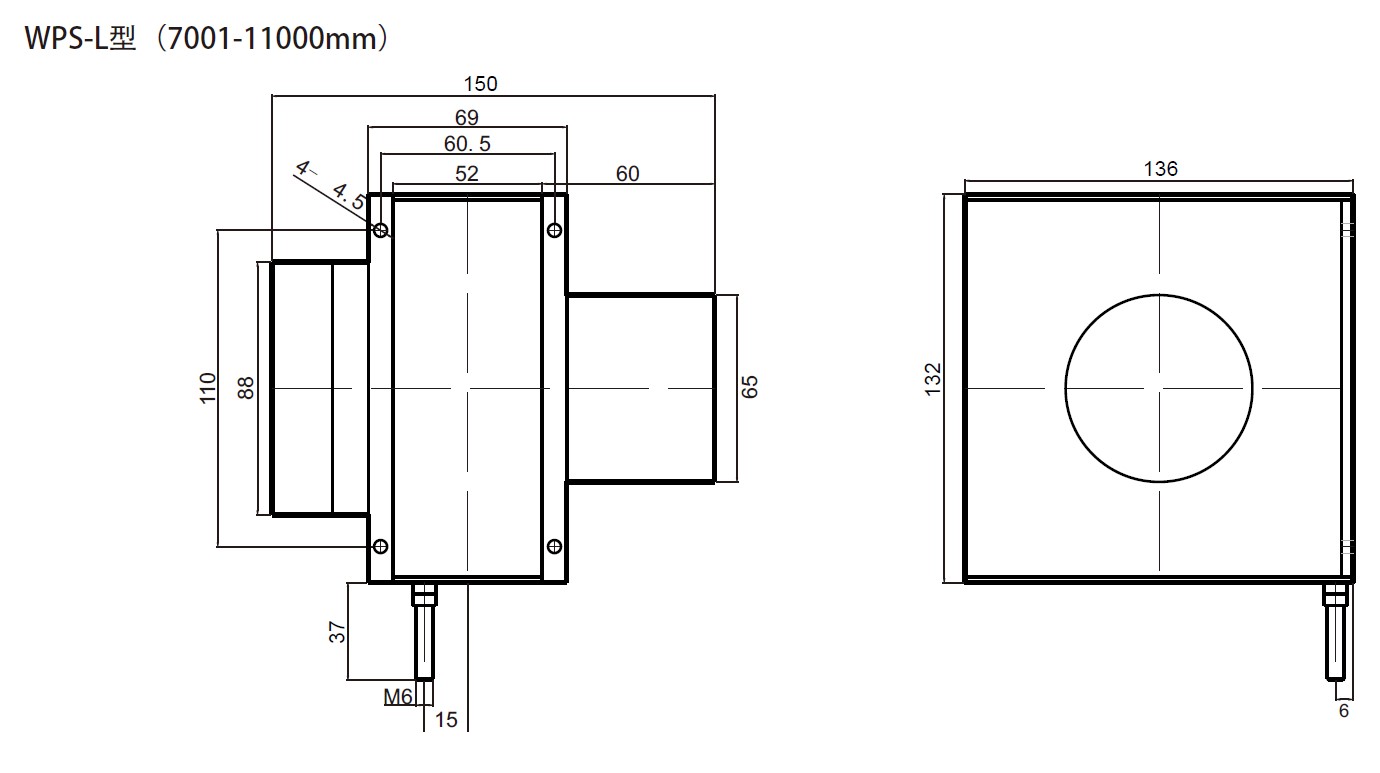

产品尺寸图(单位:mm)

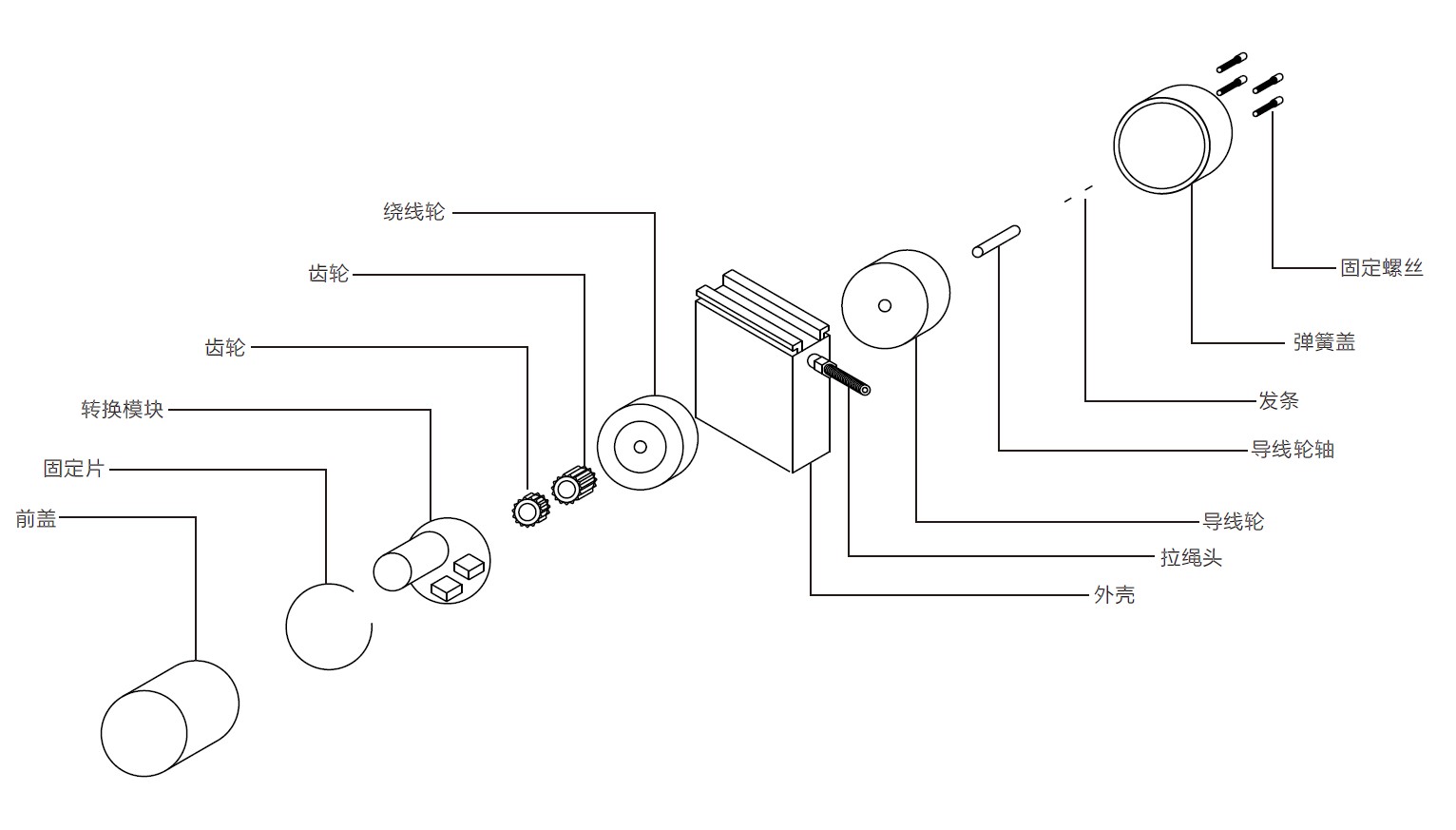

产品结构分解图:
